آموزش نصب دوربین های ثبت وقایع

نحوه نصب دوربین ثبت وقایع خودرویی

برق تغذیه دوربین ثبت وقایع به دو صورت میباشد.

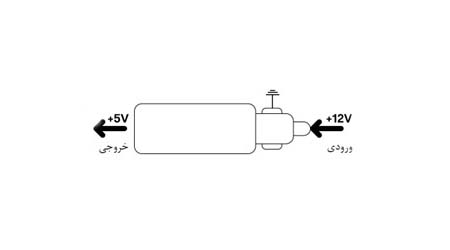

فندکی +5v

لازم به ذکر است که برق خودروهای سواری +12v میباشد.

فندکی برق +12v خودرو را به برق +5v تبدیل میکند و این امر منجر به روشن شدن دوربین میشود.

نصب دوربین ثبت وقایع به روشی که در ادامه ذکر میگردد به هیچ عنوان گارانتی خودروی شما را باطل نمی نماید.

تست لامپ

وسیله ای است که برای تشخیص برق مثبت و منفی استفاده می شود و دارای یک گیره و یک لامپ و یک سر سوزنی شکل می باشد.

در ادامه نحوه کار با تست لامپ ذکر می گردد.

برق تغذیه دوربین ها از جعبه فیوز و به صورت برق دایم گرفته می شود

تذکر

در ارتباط با نصب دوربین به صورت برق دایم به علت جریان کشی از باتری خودروی شما و تخلیه شارژ باتری تاکید میگردد که هر دوروز یکبار حتما خودرو را روشن کرده و حدود 15 دقیقه خودرو در حالت درجا (سلو) کار کند.

روش نصب دوربین های ثبت وقایع با کابل فندکی (+5v)

روش نصب دوربین ثبت وقایع با برق تغذیه +5v فندکی در ابتدا و قبل از نصب، باید فندکی را طبق روش زیر آماده نصب نمایید.

نوک فندکی را یک سیم به رنگ قرمز لحیم کنید و عایق بندی نمایید و به اطراف فندکی سیم دیگری به رنگ مشکی لحیم کنید.

سیم قرمز مثبت و سیم مشکی بدنه (منفی) می باشد.

پس از آماده کردن فندکی به روش بالا پس از هدایت کردن کابل اصلی دوربین از نمدی سقف و پشت قاب ستون راننده به جعبه فیوز (که در اکثر خودروها در بالای پای راننده می باشد) میرسیم.

قبل از وصل کردن سیم قرمز رنگ توسط تست لامپ که قسمت چنگک (گیره) را به بدنه وصل کرده و سر سوزنی شکل تست لامپ را به تک تک فیوز ها گذاشته و در حالت سوییچ بسته فیوزی که منجر به روشن شدن لامپ تست لامپ شود آن فیوز دارای برق دایم می باشد و سیم قرمز رنگ را زیر یکی از پایه های این فیوز گذاشته و فیوز را جا می زنیم.

چنانچه قصد وصل کردن به برق دایم را نداشتیم آن را به فیوز غیر از برق دایم متصل میکنیم که فقط با باز شدن سوییچ لامپ تست لامپ روشن شود.

سیم مشکی رنگ فندکی را توسط کابل شو زیر یکی از پیچ های 6 یا 8 پشت داشبورد بدنه اتصال میدهیم.

توجه داشته باشید در هنگام وصل کردن سیم های فندکی،سوکت اتصال به دوربین جدا باشد.

پس از اطمینان از برق تغذیه دوربین، سوکت را به دوربین متصل نمایید.

و اگر دوربین دارای دوربین عقب می باشد پس از چسباندن دوربین روی شیشه عقب و هدایت کابل آن از نمدی سقف فیش آن را به دوربین جلو وصل کنید.

روش نصب دوربین های ثبت وقایع با کابل برق مستقیم +12v

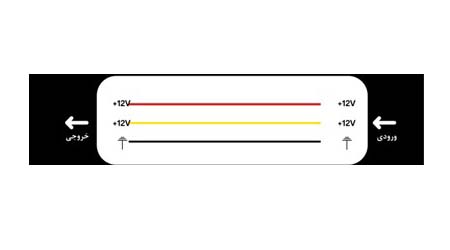

دوربین هایی که برق تغذیه آنها +12v مستقیم می باشد دارای سه سیم به رنگ های قرمز،زرد و مشکی میباشند.

در این روش پس از هدایت کردن کابل اصلی دوربین از نمدی سقف و قاب ستون راننده به داخل جعبه فیوز توسط تست لامپ برق دایم را تشخیص داده و سیم قرمز و زرد را به هم متصل کرده و به فیوز برق دایم متصل می کنیم.

سیم مشکی رنگ را توسط کابل شو زیر یکی از پیچ های 6 یا 8 پشت داشبورد بدنه اتصال میدهیم.

بعد اطمینان از برق تغذیه،فیش دوربین را جا زده و استفاده مینماییم.

اگر دوربین شما دارای دوربین عقب می باشد پس از کابل کشی آن، فیش دوربین عقب را هم جا می زنیم.
